通過式拋丸機的結構

文章出處：本站編輯：拋丸機發表時間：2021-06-24 11:24:30

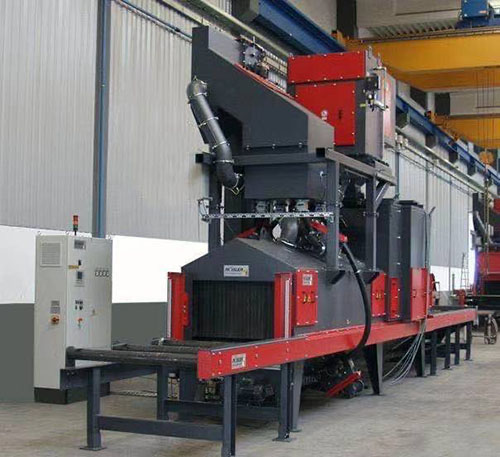

　　通過式拋丸機主要是由拋丸部分和電氣控制部分來組成的，拋丸的部分當然包括上料和下料的輸送裝置，清理室的部分等，清理室中當然是要有拋丸器裝置的，而電氣控制的部分則主要包括有各種運行的回路，還應該包括一些保護的裝置等，具體情況如下：

　　一、主要結構部分

　　1、一臺拋丸的設備要運作起來當然應該包括送料和出料的裝置了，不管是什么類型的設備，都會配置相應的上料下料裝置，用于對丸砂的輸送和對工件的輸送，一般需要將丸砂輸送到拋丸器中，需要將工件輸送到室體中，完成清理后還要有相應的輸出裝置。

　　2、大部分的設備都是將清理室來作為通過式拋丸機的主體部分，一般的清理室中會包含有拋丸器，室體，密封的裝置，護板等來組成，在清理室中可以裝置多個拋丸器，保證對工件來進行多角度的清理，在室體內通常還會設置一個防護的裝置，主要是為了保證彈丸不會飛出。

　　3、出于節省操作成本和環保的考慮，一般都會設計一個彈丸循環的系統，這個系統一般會包含輸送的裝置，提升機裝置，分離器裝置等。使用輸送裝置將彈丸輸送到提升機，然后將清理室里面的彈丸和雜質提升到頂部，通過輸送的裝置送到分離器中，在分離器里面將彈丸和雜質等分離，將分離出來的彈丸送入到存儲裝置中，可以再次提供給拋丸器來使用了。

　　二、電氣控制的部分

　　1、拋丸的設備一般會使用斷路器這個裝置來對電機做短路的保護，使用熱繼電器的裝置來對電機做過載的保護。

　　2、對于彈丸循環的系統要配置檢測的開關，隨時的對系統運行情況進行檢測，防止發生堵塞情況，如果發生堵料，跳閘情況時，還需要有PLC裝置來進行報警。

　　3、在清理室的檢修門上需要裝有行程的開關，方便進行安全的檢修操作，在每個拋丸器的端蓋上面也要裝上行程的開關。

　　4、在升降的電機高及低的限度位置要裝上開關，能夠保證升降自動的停止，在分離器的倉位上要裝有料位計，從而能夠實現控制操作。

　　5、要保證拋丸器和其蓋板，檢修門有聯鎖反應，當蓋板等打開時，拋丸器是不能夠啟動的。

　　6、拋丸器還應該和供丸閘有聯鎖的反應，拋丸器不運行時，供丸閘是不工作的。
