拋噴丸清理室的用途和適用范圍
文章出處：本站
編輯：拋丸機發表時間：2015-09-22 09:13:37
本機采用吊鉤、回轉臺車兩種運轉工件的型式;具備拋丸和噴丸兩種清理手段和PC自動化控制。適用于機床、機車車輛、大中型鑄造車間的樹脂砂鑄件和粘土砂鑄件的拋噴丸落砂和表面清理;以及其他大型工件的清理。
1、主要規格和技術參數：
室體有效容積(長X寬X高): 10000 X 5000 X 5300mm
翻轉吊具最大吊重: 15噸
被清理工件最大外形尺寸(長x直徑): (3000-6500)X 2500mm
起重速度: 7m/min
運行速度: 4m/min
回轉臺車
1)最大載重量: 30噸
2)被清理工件最大外形尺寸(直徑X高): 4000 X 2500mm
3)轉臺速度: 2. 01r/min
4)臺車移動速度: 17. 05r/min
2、主要結構及工作原理：

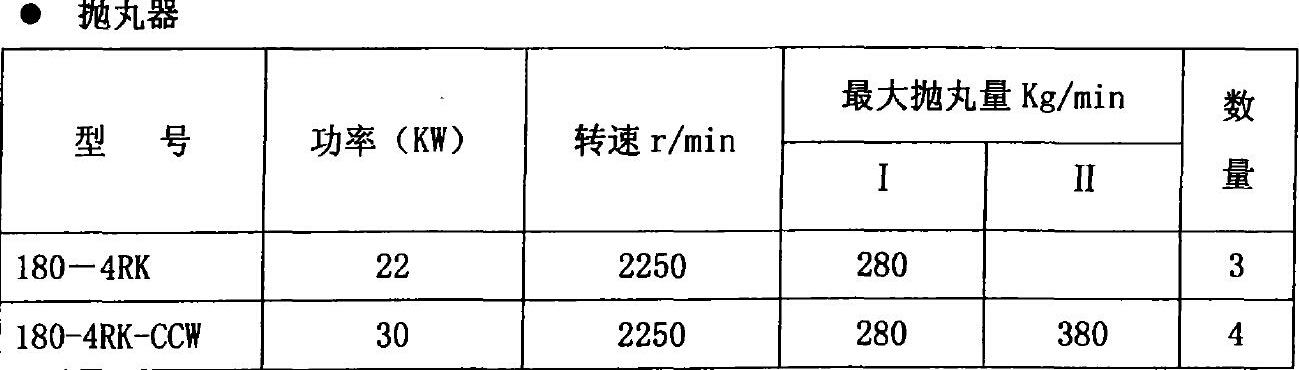

拋丸器
高效噴砂機
1)型號: ACR-3
2)容積: 226升
| 3)工作壓力: | 0. 6-0. 7Mpa |
| 4)壓縮空氣消耗量: | 6. 4m'/mi n |
| 總功率: | 418. 7KW |
| 拋丸器: | 30 X 4=120KW |
| 回轉臺車: | |
| 行走: | 22 X3=66KW |
| 回轉: | 2. 2KW |
| 運載機構: | |
| 行走: | |
| 起重: | |
| 翻轉吊具: | 13 X 2=26KW |
| 提升機: | 3 X 2=6KW |
| 磁分離器: | 15 X 2=30KW |
| 螺旋輸送機: | 15KW |
| 分離器: | 11KW |
| 振動輸送機: | 15KW |
| 除塵系統: | 3X4=12KW |
| 儲丸斗: | 105. 3KW |
| 總通風量: | 2. 2KW |
| 室體: | 67300 m3/h |
| 分離器: | 47700m3/h |
| 提升機(彈丸循環系統): | 16000 m3/h |
| 地坑抽風罩: | 1300 m3/h |
| 電機控制方式: | 2300 m3/h |
| 首次彈丸加入量: | PC控制 |
| 彈丸規格(鑄鋼丸) | 10噸 |
| 機器外形尺寸(不包含除塵系統) | 1.2一2mm |
| 長X寬x高(不包含立柱外道軌) | 16100 X 9760 X 11303mm |
| 地面以下最深處: | 4965mm |
| 機器重量: | 147噸 |
2、主要結構及工作原理：
機器的結構如圖2. 2. 1、圖2. 2. 2、圖2. 2. 3所示。由室體、補丸斗、運載機構、翻轉吊具、回轉臺車、振動輸送機、磁分離器、螺旋輸送器、提升機、分離器、輸丸系統、拋丸器、高效噴砂機、氣路系統、除塵系統、主機基礎，電氣等主要部分組成。

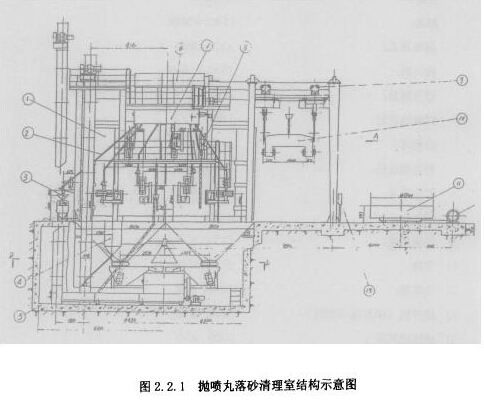

圖2. 2. 1拋噴丸落砂清理室結構示意圖

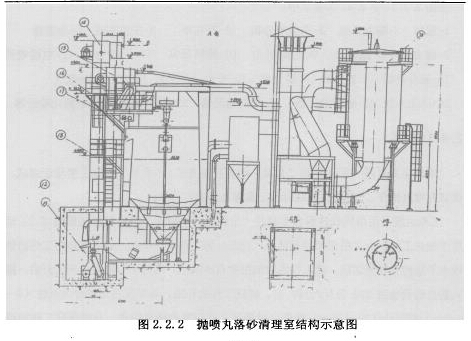

圖2. 2. 2拋噴丸落砂清理室結構示意圖

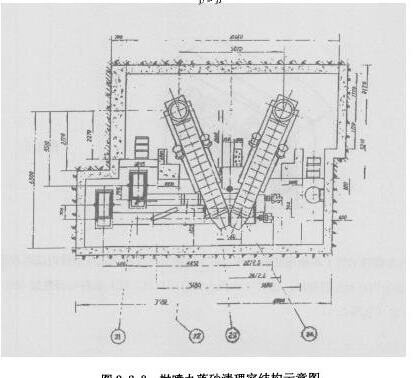

圖2. 2. 3拋噴丸落砂清理室結構示意圖
在圖2. 2. 1, 2. 2. 2, 2. 2. 3中:
1一室體2一輸丸系統3一高效噴砂機4一補丸斗5一主機基礎6一分離器7一儲丸斗8一拋丸器9一運載機構10一翻轉吊具11一回轉臺車12一電纜卷筒13一磁分離器14一提升機15一提升機16一平臺17一平臺18一平臺19一電氣20一除塵系統21-螺旋輸送器22-螺旋輸送器23一振動輸送器24一振動輸送器
本文來源青島華盛泰拋丸機：http://www.yangdie.cn/news/1206.html
