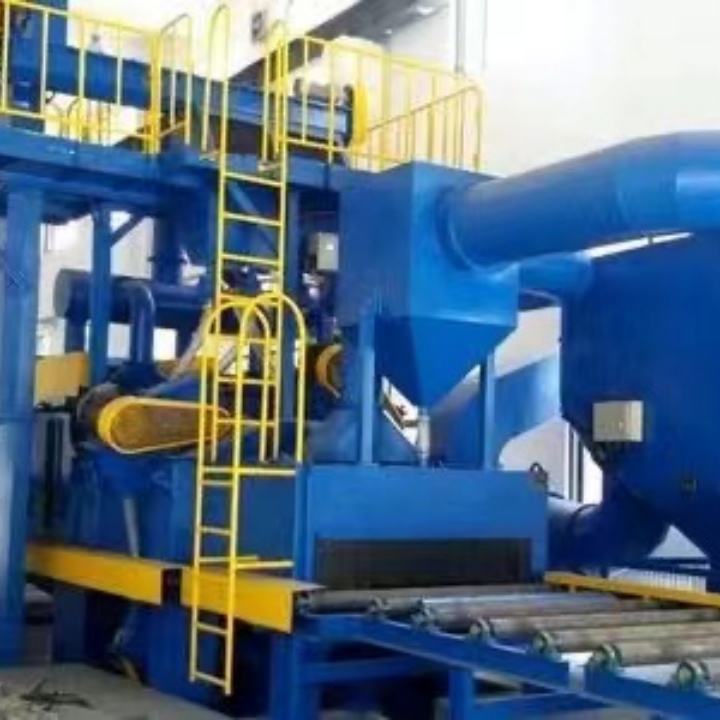

履帶通過式打砂機(jī)參數(shù)怎么調(diào)

在工程機(jī)械以及礦山機(jī)械的再制造進(jìn)程當(dāng)中，履帶板進(jìn)行打砂以去除銹跡乃是核心的工序。借助于式打砂機(jī)展開相關(guān)參數(shù)的調(diào)整，此直接對(duì)表面清理的效率以及成本起到?jīng)Q定性的作用。首先呢，要依據(jù)履帶板的厚度還有形狀去設(shè)定輸送輥道的速度，當(dāng)板厚處于20mm以下時(shí)，速度要控制在1.5至2米每分鐘的范圍之內(nèi)，以此確保丸料能夠擁有足夠的沖擊時(shí)間。拋丸器的電流屬于關(guān)鍵指標(biāo)呀，由于履帶板屬于異形件，銷耳以及筋板根部容易出現(xiàn)積銹的情況，電流需要穩(wěn)定在25至30A之間，要是電流波動(dòng)幅度大，那就表明供丸閥堵塞或者拋頭定向套出現(xiàn)磨損了，這種情況下必須停機(jī)進(jìn)行清理。

如何避免履帶打砂變形

履帶板一般是高錳鋼或者高強(qiáng)度合金鋼，然而長時(shí)間使用后內(nèi)部存有應(yīng)力，于打砂進(jìn)程中受丸料高速?zèng)_擊易于引發(fā)翹曲。規(guī)避變形的關(guān)鍵之處在于工裝支撐方式。我們車間總結(jié)出來的經(jīng)驗(yàn)是，當(dāng)單塊履帶板長度超出3米的時(shí)候，一定要在輥道中間增添輔助支撐輪，并且對(duì)彈丸拋射角度予以調(diào)整，防止垂直打擊板面中部。定向套的調(diào)整角度應(yīng)當(dāng)設(shè)定成朝著履帶板兩側(cè)的銷孔傾斜30度，如此一來既能清理銷孔內(nèi)壁，又可以分散板面的沖擊力。

履帶表面的油污怎么處理

拆除下來的眾多舊履帶，來自挖掘機(jī)亦或是推土機(jī)，其表面附著著厚重黃油以及干結(jié)油泥。若直接進(jìn)入打砂機(jī)，油污會(huì)粘附在耐磨護(hù)板上，致使除塵濾芯堵塞，還會(huì)與鋼砂混合形成油泥丸料，進(jìn)而導(dǎo)致清理效果急劇下降。標(biāo)準(zhǔn)的預(yù)處理，必須先用高溫加熱平臺(tái)烘烤，以使油污碳化揮發(fā)，或者采用工業(yè)清洗機(jī)進(jìn)行高壓熱水脫脂。唯當(dāng)履帶表面呈現(xiàn)干燥的銹蝕狀態(tài)時(shí)，再進(jìn)入打砂機(jī)，方可保證打出Sa2.5級(jí)的清潔度以及均勻的粗糙度。

履帶通過式打砂機(jī)維護(hù)要點(diǎn)

通過式打砂機(jī)日常維護(hù)的重點(diǎn)之處在于履帶輸送鏈條，以及拋丸室體內(nèi)。輸送鏈條由于承受著履帶板的重量 ，致使銷軸磨損速度很快 ，故而每周都必須打開鏈罩予以檢查，，并且加注耐高溫潤滑脂 ，以此防止出現(xiàn)卡鏈狀況 ，不讓履帶板卡在室內(nèi)進(jìn)而被拋頭打壞。另外 ，室內(nèi)護(hù)板的高鉻鑄鐵磨損情形要每月進(jìn)行檢查 ，尤其是拋頭對(duì)面的反擊區(qū)，，一旦護(hù)板磨穿 ，就會(huì)直接打穿箱體鋼板。除塵器壓差達(dá)到設(shè)定值的時(shí)候必須清灰 ，要保證室內(nèi)負(fù)壓 ，防止粉塵向外溢出從而影響作業(yè)環(huán)境。

當(dāng)你于進(jìn)行履帶類工件打砂操作期間，另外還碰到過何種令人棘手的疑難問題呢？歡迎在評(píng)論區(qū)域留言予以交流。
